A tűzvédelmi kapcsolók (köznyelvben „tűzkapcsolók” vagy „fő tűzvédelmi lekapcsolók”) az épületek villamos biztonságának kulcselemei. Feladatuk, hogy tűz esetén gyorsan és egyértelműen megszakítsák az áramellátást a kijelölt fogyasztói körökben, ezzel csökkentve a villamos eredetű tüzek kockázatát, illetve a már kialakult tűz súlyosságát. Jelentőségük az üzemeltetésben sokszor csak vészhelyzetben válik igazán láthatóvá – akkor viszont kritikus, hogy jól legyenek megtervezve, elhelyezve és karbantartva.
A modern létesítményekben – ipari csarnokoktól kezdve a kereskedelmi épületekig – már elképzelhetetlen a megfelelő tűzvédelmi rendszer tűzvédelmi kapcsolók nélkül. Nemcsak a tűzoltó beavatkozást segítik, hanem az ott dolgozók, látogatók és az értékes berendezések védelmét is szolgálják. Rosszul tervezett vagy hibásan üzemeltetett tűzvédelmi kapcsoló viszont komoly üzembiztonsági kockázatot jelenthet, és akár jogi következményekkel is járhat.
Az alábbiakban áttekintjük, mi is pontosan a tűzvédelmi kapcsoló, hogyan működik, milyen jogszabályok vonatkoznak rá, milyen gyakori hibák fordulnak elő az üzemeltetés során, valamint hogy milyen gyakorisággal kell ellenőrizni és tesztelni ezeket az eszközeket. A cél, hogy a műszaki, üzemeltetési és munkavédelmi szereplők egyaránt jól használható, gyakorlatias összefoglalót kapjanak.

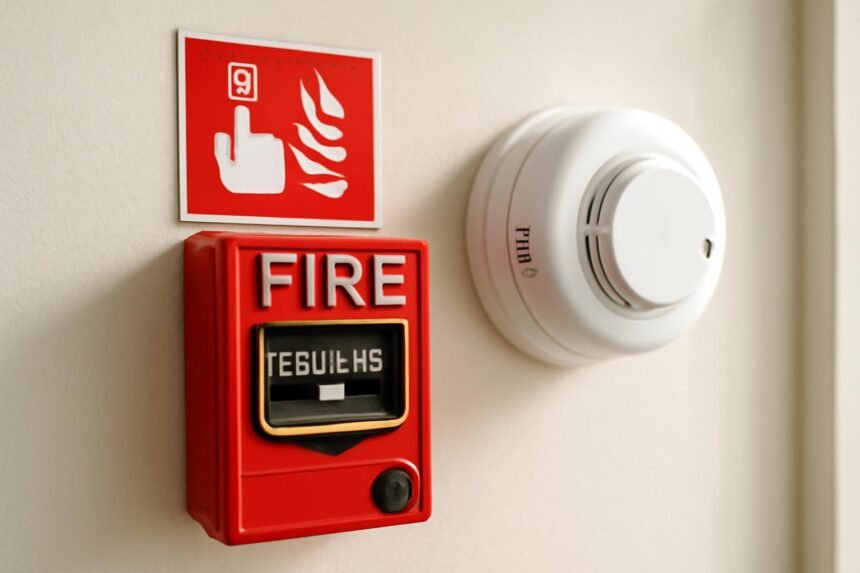

Mi az a tűzvédelmi kapcsoló, és mire szolgál?
A tűzvédelmi kapcsoló olyan, kifejezetten tűzoltási és vészhelyzeti célokra szolgáló lekapcsoló szerkezet, amely egy mozdulattal képes a teljes (vagy meghatározott rész-) villamos hálózat feszültségmentesítésére. Elsődleges feladata, hogy tűz esetén gyorsan és biztonságosan megszüntesse az áramellátást, így csökkentve az áramütés veszélyét, az újragyulladás esélyét, valamint a villamos berendezések további károsodását. Ezzel egyben támogatja a tűzoltók munkáját is, akik csak biztonságos, feszültségmentes környezetben tudnak beavatkozni.
Fontos megérteni, hogy a tűzvédelmi kapcsoló nem azonos a főkapcsolóval, bár funkciójuk részben átfedhet. A főkapcsoló általában az épület, létesítmény vagy egy technológiai egység normál üzemi lekapcsolására szolgál, míg a tűzvédelmi kapcsoló kifejezetten tűzvédelmi célokat szolgál, és elhelyezésére, jelölésére, villamos kialakítására külön előírások vonatkoznak. Előfordulhat azonban, hogy ugyanaz az eszköz mindkét szerepet betölti – de csak akkor, ha ennek feltételei teljesülnek.
A tűzvédelmi kapcsoló általában az épület bejárata, a tűzoltói felvonulási terület vagy a mérőhely közelében kap helyet, jól felismerhető, piros színű jelöléssel. Használatát a létesítmény tűzvédelmi szabályzata, illetve villamos dokumentációja rögzíti, és az üzemeltető dolga, hogy az ott dolgozók legalább alapfokon tisztában legyenek azzal, hol található és milyen esetekben kell működtetni.
Hogyan működik a tűzvédelmi kapcsoló áramszünetkor?
Áramszünet esetén sokan úgy gondolják, hogy a tűzvédelmi kapcsoló „feleslegessé válik”, hiszen a hálózat eleve feszültségmentes. A valóság ennél összetettebb: számos létesítményben találhatók saját energiaforrások (például dízel aggregátorok, UPS-ek, napelemek), amelyek áramszünetben is képesek feszültséget biztosítani a hálózat egy részén. A tűzvédelmi kapcsoló feladata ilyen környezetben is az, hogy a tűzvédelmi koncepció szerint meghatározott köröket lekapcsolja, és egyértelműen jelölje, mi tekinthető feszültségmentesnek.
A működés szempontjából fontos, hogy a tűzvédelmi kapcsoló ne csak a közüzemi hálózat (közfeszültség) felől, hanem a helyi áramforrások felől érkező tápot is megszakítsa, vagy legalábbis egyértelműen elválassza a védendő részekről. Itt lépnek be a képbe a speciális kapcsolási sémák, leválasztó kapcsolók, valamint a visszatáplálás elleni védelmek, különösen megújuló energiás rendszerek esetén. Nem megfelelő kialakítás esetén előfordulhat, hogy áramszünetben is maradnak feszültség alatt álló részek, amelyeket a tűzoltók veszélytelennek hisznek.
Áramszünettel kombinált tűz esetén tehát a tűzvédelmi kapcsoló szerepe nem csökken, hanem egyes esetekben kifejezetten nő. Az üzemeltetési személyzetnek ismernie kell, hogy a kapcsoló működtetése után pontosan mely berendezések állnak le, legalább a főbb csoportok szintjén. Ez különösen fontos kórházakban, adatközpontokban, ipari technológiáknál, ahol nem minden berendezés kapcsolható le azonnal (például életvédelmi vagy tűzvédelmi funkciót ellátó rendszerek).
Áramszünet esetén figyelembe veendő szempontok:
- A tűzvédelmi kapcsoló hatásköre kiterjed-e az aggregátorral, napelemmel, UPS-sel táplált körökre?
- A tűzvédelmi kapcsoló működtetése után maradnak-e szándékosan feszültség alatt (pl. tűzjelző, füstelszívó, vészvilágítás)?
- A dokumentáció egyértelműen jelzi-e a tűzoltóknak, mely áramkörök maradnak aktívak a tűzvédelmi kapcsoló használata után?
Példa legfontosabb területekre, ahol áramszünetkor is kritikus a tűzvédelmi kapcsoló:
- Nagy forgalmú középületek (bevásárlóközpontok, pályaudvarok)
- Ipari üzemek, gyártósorok, veszélyes anyagokkal dolgozó létesítmények
- Adatközpontok, kórházak, egészségügyi és kritikus infrastruktúra-létesítmények
| Helyzet / Rendszer | Mit kell biztosítania a tűzvédelmi kapcsolónak áramszünetkor? |
|---|---|
| Csak közüzemi hálózatról táplált épület | Egyértelmű teljes lekapcsolás, maradékfeszültség elkerülése |
| Aggregátoros betáplálás | Közfesz és aggregátor közötti biztonságos átkapcsolás / leválasztás tűz esetén |
| UPS-ekkel védett berendezések | Tűzvédelmi koncepció szerinti kivételek kezelése (pl. informatika vs. életvédelmi rendszerek) |
| Napelemes rendszerek (PV) | Visszatáplálás megszüntetése, DC oldal megfelelő leválasztása |
| Életfenntartó berendezéseket üzemeltető létesítmények | Olyan logika, amely a tűzvédelmi cél és az életvédelmi cél között összehangolt kompromisszumot biztosít |
Milyen jogszabályok írják elő a tűzvédelmi kapcsolót?
A tűzvédelmi kapcsolók létesítési és üzemeltetési kötelezettségét Magyarországon több jogszabály és szabvány együtt határozza meg. A keretszabályokat tipikusan az Országos Tűzvédelmi Szabályzat (OTSZ) és a hozzá kapcsolódó TvMI-k (Tűzvédelmi Műszaki Irányelvek) adják, míg a részletes villamos műszaki követelményeket a vonatkozó MSZ HD/EN szabványsorozat (pl. MSZ HD 60364) tartalmazza. Ezen felül speciális rendeltetésű épületekre külön ágazati előírások (pl. egészségügy, oktatás, ipar) és hatósági állásfoglalások is vonatkozhatnak.
A jogszabályi környezet lényege, hogy a tűzvédelmi kapcsoló nem „opcionális extra”, hanem bizonyos épülettípusoknál és teljesítményszinteknél kötelezően kialakítandó védelmi elem. A létesítési engedélyezés, használatbavételi eljárás, majd a rendszeres tűzvédelmi felülvizsgálat során a hatóság ellenőrzi, hogy a tűzvédelmi kapcsolók kiépítése, elhelyezése és jelölése megfelel-e a vonatkozó előírásoknak. Hiányosság esetén akár használatbavételi engedély megtagadása, bírság vagy üzemszünet elrendelése is lehet a következmény.
A szabályozás ugyanakkor nem „egysoros” utasítás, hanem részletesen tárgyalja, hogy mely épületekben, milyen teljesítmény felett, milyen rendeltetés esetén és milyen műszaki paraméterekkel kell tűzvédelmi kapcsolót alkalmazni. A tervezés során ezért elengedhetetlen a villamos tervező, a tűzvédelmi tervező és az üzemeltető szoros együttműködése, hogy a jogi és műszaki követelmények egyaránt teljesüljenek.
Tipikus jogszabályi és szabványi hivatkozások:
- Országos Tűzvédelmi Szabályzat (OTSZ) vonatkozó paragrafusai
- Tűzvédelmi Műszaki Irányelvek (TvMI-k), különösen a villamos berendezésekre vonatkozó részek
- MSZ HD 60364 sorozat (villamos berendezések létesítése) vonatkozó fejezetei
Főbb előírási területek, amelyeket figyelembe kell venni:
- A tűzvédelmi kapcsoló kötelezettsége az épület funkciója és teljesítménye alapján
- Az elhelyezés, jelölés, hozzáférhetőség és üzembiztonság követelményei
- A tűzvédelmi kapcsoló által lekapcsolandó és működésben hagyandó (élet- és tűzvédelmi) rendszerek köre
Milyen gyakori hibák fordulnak elő az üzemeltetésben?
Az üzemeltetés során a tűzvédelmi kapcsolókkal kapcsolatos problémák jelentős része nem az eszköz hibájából, hanem a nem megfelelő használatból, karbantartásból vagy dokumentációs hiányosságokból adódik. Gyakori gond, hogy az üzemeltetők nincsenek tisztában azzal, pontosan mit kapcsol le a tűzvédelmi kapcsoló, és milyen berendezések érintettek egy esetleges lekapcsoláskor. Ez a bizonytalanság sokszor oda vezet, hogy a kezelők „nem merik” használni a kapcsolót vészhelyzetben, vagy ellenkezőleg: indokolatlanul is lekapcsolják, jelentős üzemkiesést okozva.
Szintén tipikus hiba, hogy a tűzvédelmi kapcsoló jelölése elhalványul, lefedődik, vagy a környezetét átalakítják (pl. polcot, gépet, álmennyezetet helyeznek elé), és így vészhelyzetben nehezen megtalálható, vagy akadályozott a hozzáférés. Az ilyen jellegű problémák legtöbbször egyszerű szervezési, üzemeltetési intézkedésekkel megelőzhetők lennének – például rendszeres bejárásokkal, helyszíni ellenőrzésekkel, oktatással. A gondok gyakran csak hatósági ellenőrzéskor vagy éles riasztásnál derülnek ki.
Nem elhanyagolható probléma a dokumentáció és a valós állapot közötti eltérés sem: a papíron szereplő tűzvédelmi lekapcsolási körök és a tényleges bekötések különbözhetnek például átalakítások, bővítések, ideiglenes megoldások miatt. Ha az átalakításokat nem vezetik át a dokumentáción, a tűzoltók, karbantartók és üzemeltetők hiányos vagy téves információkra támaszkodnak, ami tűz esetén komoly kockázatot hordoz.
Tipikus üzemeltetési hibák:
- A tűzvédelmi kapcsoló nehéz megközelíthetősége (elpakolt, beépített, eltorlaszolt)
- Hiányos vagy elavult feliratozás, piktogramok, kapcsolási rajzok
- Új fogyasztók rákötése a tűzvédelmi kapcsoló által „védettnek hitt” körökre, dokumentáció frissítése nélkül
Szervezési és tudáshiányból fakadó gondok:
- A személyzet nincs kioktatva a tűzvédelmi kapcsoló helyéről és használatáról
- Nincs egyértelmű eljárásrend, ki és mikor jogosult működtetni a kapcsolót
- Az üzemeltető nem vonja be a tűzvédelmi felelőst és a villamos szakembert az átalakítások tervezésébe
Milyen időközönként kell ellenőrizni és tesztelni?
A tűzvédelmi kapcsoló csak akkor tölti be rendeltetését, ha vészhelyzetben biztosan működik – ehhez pedig rendszeres ellenőrzésre, tesztelésre és dokumentált karbantartásra van szükség. Az ellenőrzési ciklusokat részben jogszabályok, részben szabványok, részben pedig gyártói utasítások határozzák meg; ezeket az üzemeltetőnek össze kell hangolnia a létesítmény saját kockázati besorolásával, üzemelési körülményeivel. Különösen fontos a rendszeres próbakapcsolás, amely során nemcsak az eszköz működőképességét, hanem a kapcsolási logikát (mely körök esnek le, mik maradnak meg) is ellenőrzik.
A gyakorlatban az ellenőrzési rend több szintű lehet: szemrevételezés, funkcióteszt, műszeres vizsgálat, illetve szükség szerinti karbantartás, javítás. A szemrevételezés során például ellenőrzik a jelölések, táblák, hozzáférés állapotát, míg a funkcióteszt során ténylegesen működtetik a kapcsolót (előre egyeztetett időpontban, az érintett üzemrészek felkészítésével). Ilyenkor derülnek ki azok a rejtett problémák is, hogy bizonyos berendezések váratlanul megállnak, vagy olyan kör marad feszültség alatt, amelynek nem lenne szabad.
Az ellenőrzések ütemezését célszerű a létesítmény tűzvédelmi szabályzatában és karbantartási tervében rögzíteni, egyértelmű felelősségi körökkel (ki, mikor, mit ellenőriz, milyen jegyzőkönyv készül). Ez nemcsak a biztonságot növeli, hanem hatósági ellenőrzéskor is jól bizonyíthatóvá teszi, hogy az üzemeltető mindent megtett a tűzvédelmi kapcsolók üzembiztos működéséért.
| Ellenőrzés típusa | Ajánlott gyakoriság* | Fő tartalom |
|---|---|---|
| Szemrevételezés | Havonta / negyedévente | Jelölések, hozzáférés, látható sérülések, környezet rendezettsége |
| Funkcióteszt (próbakapcsolás) | Évente (vagy kockázattól függően gyakrabban) | Kapcsoló működtetése, lekapcsolt és megmaradó körök ellenőrzése |
| Műszeres villamos vizsgálat | 3–6 évente (szabvány/jogszabály szerint) | Érintésvédelem, szigetelés, kapcsoló villamos paramétereinek ellenőrzése |
| Dokumentáció felülvizsgálat | Minden átalakítás/beruházás után | Kapcsolási rajzok, leírások, tűzvédelmi terv, üzemeltetési utasítások |
| Oktatás, gyakoroltatás | Évente / új belépők esetén | Személyzet tájékoztatása a helyről, funkcióról, működtetés rendjéről |
* A konkrét gyakoriságot mindig a vonatkozó jogszabályok, szabványok és a létesítmény kockázati besorolása alapján kell meghatározni.
Ajánlott ellenőrzési lépések:
- A kapcsoló fizikai állapotának, jelöléseinek és megközelíthetőségének vizsgálata
- Próbakapcsolás előre ütemezett időpontban, az érintett területek tájékoztatásával
- Jegyzőkönyv készítése az észlelt hibákról, és azok határidős kijavítása
Adminisztratív és szervezési feladatok az ellenőrzések körül:
- Ellenőrzési terv kialakítása és jóváhagyása a tűzvédelmi felelős bevonásával
- Felelős személy(ek) kijelölése a tesztek lebonyolítására és dokumentálására
- A tapasztalatok visszacsatolása a karbantartási és beruházási döntésekbe
A tűzvédelmi kapcsolók létfontosságú szerepet töltenek be a létesítmények biztonságos üzemeltetésében: tűz esetén megteremtik a feszültségmentes, beavatkozásra alkalmas környezetet, és csökkentik a villamos eredetű károk, sérülések kockázatát. Hatékony működésük azonban csak akkor biztosítható, ha a tervezés, kivitelezés, üzemeltetés és karbantartás szigorúan követi a jogszabályi és szabványi előírásokat, és a dokumentáció folyamatosan naprakész marad.
Az üzemeltetők felelőssége, hogy a tűzvédelmi kapcsoló ne csak „papíron létező” eszköz legyen, hanem valós, ismert, gyakorlatban is használható védelmi megoldás. Ehhez elengedhetetlen a személyzet rendszeres oktatása, az időszakos ellenőrzések, próbakapcsolások és a villamos szakemberekkel, tűzvédelmi tervezőkkel való együttműködés.
Aki a tűzvédelmi kapcsolót puszta formaiságnak tekinti, az valójában az egész létesítmény biztonságát és működőképességét kockáztatja. Tudatos tervezéssel, következetes üzemeltetéssel és felelős ellenőrzéssel viszont a tűzvédelmi kapcsoló valóban azt fogja nyújtani, amire kitalálták: gyors, megbízható és egyértelmű védelmet vészhelyzetben.
